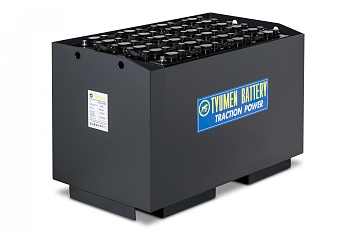

Тяговые аккумуляторные батареи
используются в качестве источника энергии в напольных транспортных средствах с электрической тягой.
Область применения: электропогрузчики, электрокары, управляемые электротележки отечественного и импортного производства, в том числе: электротележки ЭК-202, ЕТ-212, ЕТ-213 Сарапульского электрогенераторного завода, электропогрузчики ЭП103, ЭП1616, ЭТ2054 завода им.Калинина (г.Екатеринбург), электропогрузчики и электротележки фирм Komatsu, Toyota, Dimex и др.
Оптимизированный ряд емкостей тяговых аккумуляторов, выпускаемых Тюменским аккумуляторным заводом, охватывает самую широкую группу транспортных средств. Неприхотливость этих аккумуляторов обеспечивает минимум затрат на их обслуживание в эксплуатации.
Аккумуляторы изготавливаются с классическими панцирными электродами (1500 циклов разряд-заряда).
Полипропиленовые корпуса и крышки аккумуляторов герметично соединены термосваркой.
Тяговые аккумуляторы комплектуются в батареи напряжением от 10 до 96 вольт и емкостью от 160 до 1550 А/ч по заказу потребителей. При комплектовании батареи, аккумуляторы устанавливаются в металлический бак, окрашенный кислотостойким лаком, и соединяются в последовательную электрическую цепь жесткими свинцовыми перемычками либо гибкими медными перемычками.
Батареи поставляются в сухозаряженном состоянии в комплекте с электролитом, либо залитыми электролитом и заряженными.
Тяговые аккумуляторы с панцирными электродами - таблица.
|
Тяговые аккумуляторы с панцирными электродами (PzS) Гарантийный срок службы: Для залитых электролитом батарей - 24 месяца с даты изготовления. Для сухих батарей – 24 месяца с даты введения в эксплуатацию. |
||||||||
| Наименование аккумулятора |
Тип электрода, Ah |
Номинальное напряжение, В |
Размеры аккумулятора, мм |
Масса не более, кг |
||||
|
ширина |
длина |
высота |
без электролита |
с электролитом |
||||
| Пластина PzS70 (70Ah) | ||||||||
|
Элемент 3PzS210 |
70 |
2,0 |
65 |
195 |
422 |
10,2 |
14,1 |
|
|
Элемент 4PzS280 |
70 |
81 |
13,0 |
17,5 |
||||
|
Элемент 5PzS350 |
70 |
101 |
16,4 |
22,2 |
||||
|
Элемент 7PzS490 |
70 |
137 |
198 |
20,6 |
29,0 |
|||
| Пластина PzS80 (80Ah) | ||||||||
|
Элемент 2PzS160 |
80 |
2,0 |
47,5 | 198 | 477 | 10,0 | 12,0 | |
|
Элемент 3PzS240 |
80 | 65,5 | 14,0 | 17,0 | ||||
|
Элемент 4PzS320 |
80 | 83,5 | 18,0 | 22,0 | ||||
|
Элемент 5PzS400 |
80 | 101,5 | 19,0 | 25,4 | ||||
|
Элемент 6PzS480 |
80 | 119,5 | 25,5 | 30,5 | ||||
|
Элемент 7PzS560 |
80 | 137,5 | 30,0 | 36,0 | ||||
|
Элемент 8PzS640 |
80 | 155,5 | 34,0 | 40,5 | ||||
|
Элемент 9PzS720 |
80 | 173,5 | 38,0 | 45,5 | ||||
|
Элемент 10PzS800 |
80 | 191,5 | 41,5 | 50,0 | ||||
| Пластина PzS100 (100Ah) | ||||||||
|
Элемент 2PzS200 |
100 |
2,0 |
47,5 | 198 | 567 | 11,5 | 15,0 | |
|
Элемент 3PzS300 |
100 | 65,5 | 16,5 | 20,5 | ||||
|
Элемент 4PzS400 |
100 | 83,5 | 21,5 | 26,5 | ||||
|
Элемент 5PzS500 |
100 | 101,5 | 25,5 | 31,5 | ||||
|
Элемент 6PzS600 |
100 | 119,5 | 30,0 | 37,0 | ||||
|
Элемент 7PzS700 |
100 | 137,5 | 35,5 | 43,5 | ||||
|
Элемент 8PzS800 |
100 | 155,5 | 40,5 | 49,5 | ||||
|
Элемент 9PzS900 |
100 | 173,5 | 45,5 | 56,0 | ||||
|
Элемент 10PzS1000 |
100 | 191,5 | 50,0 | 62,0 | ||||
| Пластина PzS120 (120Ah) | ||||||||
|
Элемент 2PzS240 |
120 |
2,0 |
47,5 | 198 | 687 | 15,0 | 20,0 | |
|
Элемент 3PzS360 |
120 | 65,5 | 20,0 | 26,0 | ||||
|
Элемент 4PzS480 |
120 | 83,5 | 25,5 | 33,0 | ||||
|
Элемент 5PzS600 |
120 | 101,5 | 31,5 | 40,5 | ||||
|
Элемент 6PzS720 |
120 | 119,5 | 37,0 | 47,5 | ||||
|
Элемент 7PzS840 |
120 | 137,5 | 43,5 | 55,5 | ||||
|
Элемент 8PzS960 |
120 | 155,5 | 49,0 | 63,0 | ||||
|
Элемент 9PzS1080 |
120 | 173,5 | 54,5 | 69,0 | ||||
|
Элемент 10PzS1200 |
120 | 191,5 | 60,5 | 77,0 | ||||
| Наименование аккумулятора |
Тип электрода, Ah |
Номинальное напряжение В |
ширина | длина | высота |
| Пластина PzS155 (155Ah) | |||||
| Элемент 2PzS310 | 155 | 2.0 | 47,5 | 198 | 750 |
| Элемент 3PzS465 | 155 | 65,5 | |||
| Элемент 4PzS620 | 155 | 83,5 | |||
| Элемент 5PzS775 | 155 | 101,5 | |||
| Элемент 6PzS930 | 155 | 119,5 | |||
| Элемент 7PzS1085 | 155 | 137,5 | |||
| Элемент 8PzS1240 | 155 | 155,5 | |||
| Элемент 9PzS1395 | 155 | 173,5 | |||
| Элемент 10PzS1550 | 155 | 191,5 | |||
Срок службы тяговых АКБ с панцирными электродами (PzS) – не менее 1500 циклов разряд/заряд.
Аккумуляторные батареи скомплектованы в металлическом баке из свинцово-кислотных аккумуляторов.
Аккумуляторы 3PzS10, 4PzS280, 5PzS350, 7PzS490 состоят из отрицательных электродов намазного типа и положительных электродов панцирного типа.
Обозначение: "3", "4", "5", "7" - число положительных электродов в аккумуляторе; "PzS" - панцирные электроды.
|
Батареи упаковываются на европоддоны в комплекте с запасными частями:
Ареометр аккумуляторный для электролита АЭ – 1 с пипеткой 1100-1300 ГОСТ18481-81
Электролит плотностью 1,26-1,28 г/см, поставляется в 5-ти литровых канистрах |
ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ ТЯГОВЫХ АККУМУЛЯТОРНЫХ СУХОЗАРЯЖЕННЫХ БАТАРЕЙ ДО ПРИВЕДЕНИЯ В РАБОЧЕЕ СОСТОЯНИЕ: 6 месяцев
Тяговые аккумуляторы с намазными электродами (В) - таблица.
|
Тяговые аккумуляторы с намазными электродами (В) Гарантийный срок службы: Для залитых электролитом батарей -12 месяцев с даты изготовления. Для сухих батарей –12месяцев с даты введения в эксплуатацию. |
||||||||
|
Наименование аккумулятора |
Тип электрода, Ah |
Номинальное напряжение, В |
Размеры аккумулятора, мм |
Масса не более, кг |
||||
|
ширина |
длина |
высота |
без электролита |
с электролитом |
||||
| Пластина намазная 70Ah | ||||||||
|
Элемент 3В210 |
70 |
2,0 |
65 |
195 |
422 |
10,2 |
14,1 |
|
|
Элемент 4В280 |
70 |
81 |
13,0 |
17,5 |
||||
|
Элемент 5В350 |
70 |
101 |
16,4 |
22,2 |
||||
|
Элемент 7В490 |
70 |
137 |
198 |
21,5 |
30,0 |
|||
|
Элемент 8В560 |
70 |
137 |
198 |
24,5 |
33,0 |
|||
Срок службы тяговых АКБ с намазными электродами – не менее 600 циклов разряд/заряд
Аккумуляторные батареи скомплектованы в металлическом баке из свинцово- кислотных аккумуляторов.
Аккумуляторы 3В210, 4В280, 5В350, 7В490, 8В560 состоят из отрицательных электродов намазного типа и положительных электродов намазного типа
Обозначение: "3", "4", "5", "7", ’’8’’ - число положительных электродов в аккумуляторе “B" – монопанцирные (намазные) электроды
Все батареи являются ремонтнопригодными
Батареи упаковываются на европоддоны в комплекте с запасными частями:
- Ареометр аккумуляторный для электролита АЭ – 1 с пипеткой 1100-1300 ГОСТ18481-81
- Груша резиновая для электролита ТУ 38.106.003-95
- Пробка М-30
- Изолятор для МЭС большой
- Изолятор для МЭС малый
Электролит плотностью 1,26-1,28 г/см, поставляется в 5-ти литровых канистрах
Тяговые аккумуляторные батареи напряжением 24В - таблица.
|
Тяговые аккумуляторные батареи напряжением 24В. |
|||||||||||||||||
|
Наименование аккумулятора |
Емкость, Ah |
Номинальное |
Размеры аккумуляторной батареи, мм |
Масса не более, кг |
|||||||||||||
|
длина |
ширина |
высота |
с электролитом |
без электролита |
Применение | ||||||||||||
| Пластина PzS70 (70Ah) | |||||||||||||||||
|
12x3PzS210 |
210 |
24 |
808 |
216 |
450 |
- |
- |
- |
|||||||||
|
12x4PzS280 |
280 |
605 |
347 |
450 | - |
- |
- | ||||||||||
|
12x5PzS350 |
350 |
803 |
323 |
450 | 325 |
255 |
- | ||||||||||
|
12x7PzS490 |
490 |
815 |
431 |
450 | - |
- |
- | ||||||||||
| Пластина PzS80 (80Ah) | |||||||||||||||||
|
12x2PzS160 |
160 |
24 |
815 | 163 | 500 | - | - | - | |||||||||
|
12x3PzS240 |
240 | - | - | - | - | - | - | ||||||||||
|
12x4PzS320 |
320 | - | - | - | - | - | - | ||||||||||
|
12x5PzS400 |
400 | 815 | 323 | 500 | - | - | - | ||||||||||
|
12x6PzS480 |
480 | 1038 | 331 | 500 | - | - | - | ||||||||||
|
12x7PzS560 |
560 | 815 | 433 | 500 | - | - | - | ||||||||||
|
12x8PzS640 |
640 | 815 | 485 | 500 | - | - | - | ||||||||||
|
12x9PzS720 |
720 | - | - | - | - | - | - | ||||||||||
|
12x10PzS800 |
800 | - | - | - | - | - | - | ||||||||||
| Пластина PzS100 (100Ah) | |||||||||||||||||
|
12x2PzS200 |
200 |
24 |
815 | 163 | 630 | - | - | ||||||||||
|
12x3PzS300 |
300 | - | - | - | - | - | |||||||||||
|
12x4PzS400 |
400 | - | - | - | - | - | |||||||||||
|
12x5PzS500 |
500 | 815 | 323 | 630 | - | - | |||||||||||
|
12x6PzS600 |
600 | 1038 | 331 | 630 | - | - | |||||||||||
|
12x7PzS700 |
700 | 815 | 433 | 630 | - | - | |||||||||||
|
12x8PzS800 |
800 | 815 | 485 | 630 | 665 | 515 | - | ||||||||||
|
12x9PzS900 |
900 | - | - | - | - | - | |||||||||||
|
12x10PzS1000 |
1000 | - | - | - | - | - | |||||||||||
| Пластина PzS120 (120Ah) | |||||||||||||||||
|
12x2PzS240 |
240 |
24 |
815 | 163 | 714 | - | - | ||||||||||
|
12x3PzS360 |
360 | - | - | - | - | - | |||||||||||
|
12x4PzS480 |
480 | - | - | - | - | - | |||||||||||
|
12x5PzS600 |
600 | 815 | 323 | 714 | - | - | |||||||||||
|
12x6PzS720 |
720 | 1038 | 331 | 714 | - | - | |||||||||||
|
12x7PzS840 |
840 | 815 | 433 | 714 | - | - | |||||||||||
|
12x8PzS960 |
960 | 815 | 485 | 714 | - | - | |||||||||||
|
12x9PzS1080 |
1080 | - | - | - | - | - | |||||||||||
|
12x10PzS1200 |
1200 | - | - | - | - | - | |||||||||||
Тяговые аккумуляторные батареи напряжением 40В - таблица.
Тяговые аккумуляторные батареи напряжением 48В - таблица.
| Тяговые аккумуляторные батареи напряжением 48В. | |||||||||||||||||
|
Наименование аккумулятора |
Емкость, Ah |
Номинальное напряжение, В |
Размеры аккумуляторной батареи, мм |
Масса не более, кг |
|||||||||||||
|
длина |
ширина |
высота |
с электролитом |
без электролита |
Применение | ||||||||||||
| Пластина PzS70 (70Ah) | |||||||||||||||||
|
24x3PzS210 |
210 |
48 |
803 |
419 |
450 |
- |
- |
- |
|||||||||
|
24x4PzS280 |
280 |
805 |
510 |
458 | 459 |
351 |
- | ||||||||||
|
24x5PzS350 |
350 |
805 |
630 |
458 | 603 |
452 |
- | ||||||||||
|
24x7PzS490 |
490 |
850 |
814 |
450 | 803 |
599 |
- | ||||||||||
| Пластина PzS80 (80Ah) | |||||||||||||||||
|
24x2PzS160 |
160 |
48 |
610 | 414 | 500 | 286 | 280 | - | |||||||||
|
24x3PzS240 |
240 | 1016 | 353 | 500 | 463 | 355 | - | ||||||||||
| 700 | 614 | 500 | |||||||||||||||
|
24x4PzS320 |
320 | 958 | 468 | 500 | 570 | 430 | - | ||||||||||
| 700 | 614 | 500 | |||||||||||||||
|
24x5PzS400 |
400 | 847 | 614 | 500 | 685 | 532 | - | ||||||||||
| 980 | 614 | 500 | |||||||||||||||
| 1217 | 429 | 500 | |||||||||||||||
|
24x6PzS480 |
480 | 996 | 614 | 500 | 811 | 595 | - | ||||||||||
| 868 | 736 | 500 | |||||||||||||||
|
24x7PzS560 |
560 | 995 | 754 | 500 | 919 | 703 | - | ||||||||||
| 854 | 815 | 500 | |||||||||||||||
|
24x8PzS640 |
640 | 962 | 815 | 500 | 1019 | 772 | - | ||||||||||
|
24x9PzS720 |
720 | 1077 | 814 | 500 | 1192 | 1012 | - | ||||||||||
|
24x10PzS800 |
800 | 1177 | 814 | 500 | 1305 | 1101 | - | ||||||||||
| Пластина PzS100 (100Ah) | |||||||||||||||||
|
24x2PzS200 |
200 |
48 |
1025 | 264 | 590 | 405 | 321 | - | |||||||||
| 610 | 414 | 590 | |||||||||||||||
|
24x3PzS300 |
300 | 1016 | 353 | 590 | 549 | 453 | - | ||||||||||
|
24x4PzS400 |
400 | 958 | 468 | 590 | 696 | 576 | - | ||||||||||
|
24x5PzS500 |
500 | 847 | 614 | 590 | 818 | 674 | - | ||||||||||
|
24x6PzS600 |
600 | 868 | 736 | 590 | 963 | 790 | - | ||||||||||
| 996 | 614 | 590 | |||||||||||||||
|
24x7PzS700 |
700 | 995 | 754 | 590 | 1129 | 937 | - | ||||||||||
|
24x8PzS800 |
800 | 962 | 815 | 590 | 1278 | 1062 | - | ||||||||||
|
24x9PzS900 |
900 | 1077 | 814 | 590 | 1454 | 1202 | - | ||||||||||
|
24x10PzS1000 |
1000 | 1177 | 814 | 590 | 1603 | 1315 | - | ||||||||||
| Пластина PzS120 (120Ah) | |||||||||||||||||
|
24x2PzS240 |
240 |
48 |
1025 | 264 | 710 | - | - | ||||||||||
| 610 | 414 | 710 | |||||||||||||||
|
24x3PzS360 |
360 | 1016 | 353 | 710 | - | - | |||||||||||
|
24x4PzS480 |
480 | 958 | 468 | 710 | - | - | |||||||||||
|
24x5PzS600 |
600 | 847 | 614 | 710 | - | - | |||||||||||
|
24x6PzS720 |
720 | 868 | 736 | 710 | - | - | |||||||||||
| 996 | 614 | ||||||||||||||||
|
24x7PzS840 |
840 | 995 | 754 | 710 | - | - | |||||||||||
|
24x8PzS960 |
960 | 962 | 815 | 710 | - | - | |||||||||||
|
24x9PzS1080 |
1080 | 1077 | 814 | 710 | - | - | |||||||||||
|
24x10PzS1200 |
1200 | 1177 | 814 | 710 | - | - | |||||||||||
